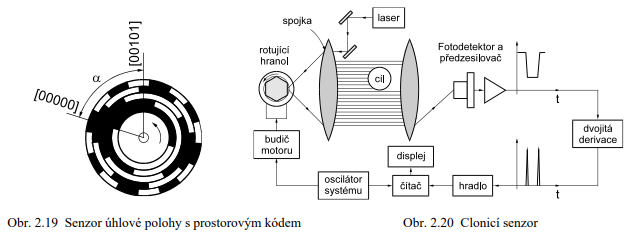

V uspořádání dle obr. 2.20 je válcovitý objekt umístěn v prostoru rovnoběžných světelných svazků. Laserový paprsek je rozmítán rotujícím hranolem a kolimační optika vytváří pole paralelních optických paprsků. Při rozmítání vzniká na fotocitlivém elementu pokles signálu odpovídající clonícímu účinku měřeného objektu. Šíře impulsu nese informaci o rozměru objektu a určuje se s velkou přesností metodami pro číslicové měření časových intervalů. Pokud je dodržena rovnoběžnost paprsků, údaj snímače nezávisí na poloze měřeného objektu.
